KAPI PANELİ (METECNO - İTALYA)

Kapı seksiyonları (paneller) çelik/poliüretan/çelik formunda olup çelikler sıcak daldırma galvanizdir.

40 kg/m3 yoğunluğunda CFC–11 içermeyen poliüretan köpük kullanılmıştır. Seksiyonlar arası sızdırmazlığı sağlamak için fitil yerleştirilmiştir.

Seksiyonların dış yüzeylerine ahşap deseni verilmiştir. Parmak sıkıştırma emniyeti mevcuttur.

Panellerde kullanılan çelikler 0,50 mm kalınlığındadır. Panel uçlarına takılan endcap’larda kullanılan galvaniz çeliğin kalınlığı 1,00 mm.dir.

KAPI METAL DONANIMLARI (FLEXİ FORCE – HOLLANDA)

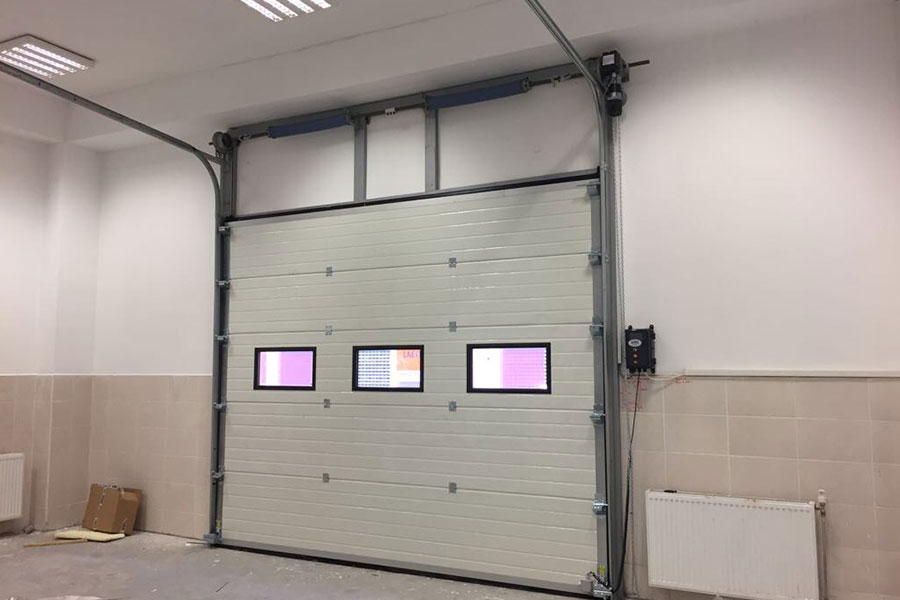

1- Çelik Raylar: Kapı üzerindeki boşluğa göre standart, yüksek veya giyotin şeklinde yerleştirilebilen galvanizli kapının üzerinde hareket ettiği malzemedir.

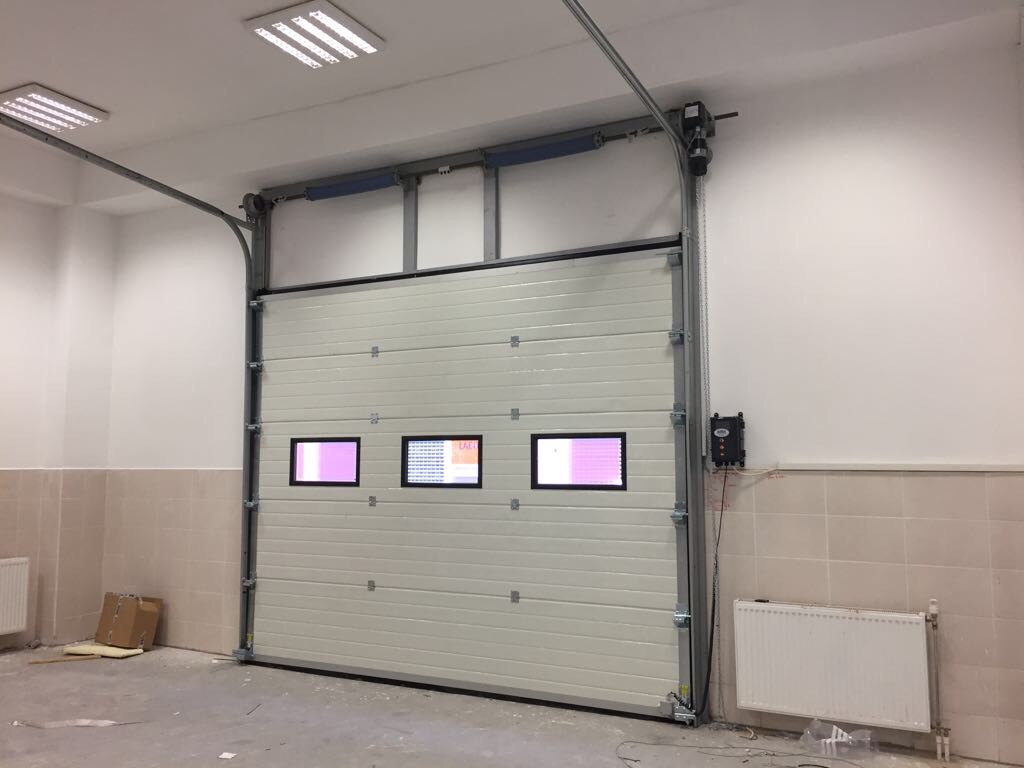

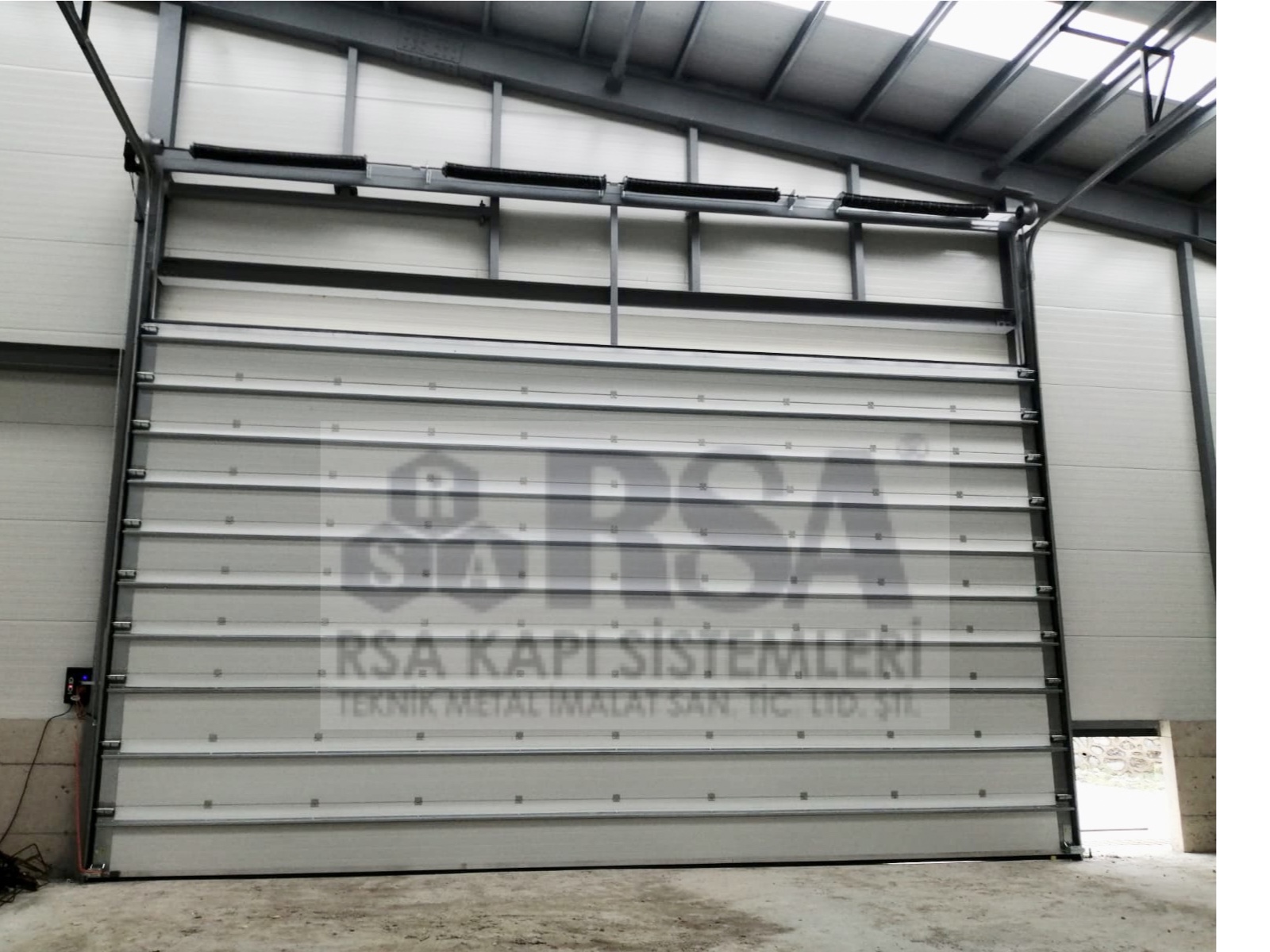

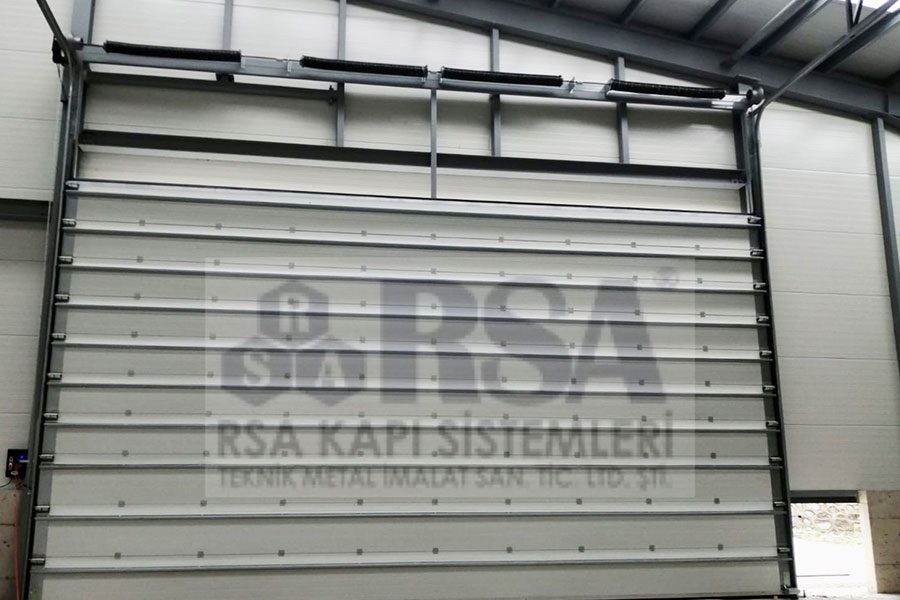

2- Torsiyon (Bükme)Yayları: Kapının ağırlını minimuma indirip motora düşen yükü azaltır. Torsiyon yayı mekanizması, kapı ağırlığını dengeleyerek, elektrik kesintisi halinde veya mekanik (manuel) kapılarda, kapının el ile kolayca açılıp kapatılmasını sağlar. Torsiyon yayları min. 20,000 adet açma-kapama için üretilmiştir.

3- Açma-Kapama-Durdurma Butonları: İçeriden veya dışarıdan uygulanabilir. Kapının hareketi butonlarla sağlanır.

4- Kontrol Kutusu: Motor üzerindedir. Kapının açılıp kapanma işleminin programlandığı yerdir. Kapının açılıp kapanması için seçilen opsiyonlar bu panele tanıtılarak kullanılmaya başlanabilir.

5- İzolasyon Fitilleri: Kapının sağında solunda altında ve üstünde bulunan elastiki fitillerdir. Kapının kör kasa ve duvarla birleşimindeki noktalarda izolasyonu sağlar.

6- Pnömatik Güvenlik (MOTORLU SİSTEMLERDE STANDART) : Kapının altında bulunan Pnömatik fitil içerisindeki algılayıcı, kapının aşağıya doğru hareketi esnasında herhangi bir engelle karşılaştığında, engele yumuşak bir dokunuş yapıp, kapının yukarı doğru geri dönmesini sağlar.

7- Yay Güvenlik Sistemi (OPSİYONEL): Aşırı yüklenme sonucunda yay kırılmasında yayı kitler, boşluğunu alarak yayın dağılmasını önler ve kapının düşmemesini sağlar.

8- Halat Güvenlik Sistemi (STANDART): Aşırı yüklenme sonucunda halat kırılması sonucunda kapının düşmesini önler.

9- Prizmatik Emniyet Fotoselli Güvenlik Sistemi (OPSİYONEL) : Kapının her iki yanında zeminden 40-60 cm yüksekliğe takılır. Alıcıdan gönderilen lazer ışın kapı kapanırken anlık kesilirse kapı durarak geri döner.

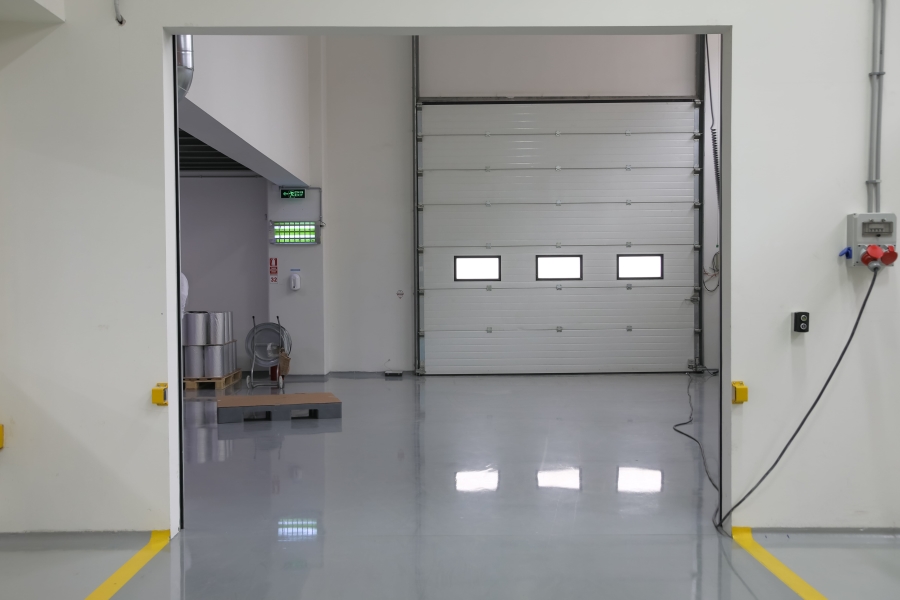

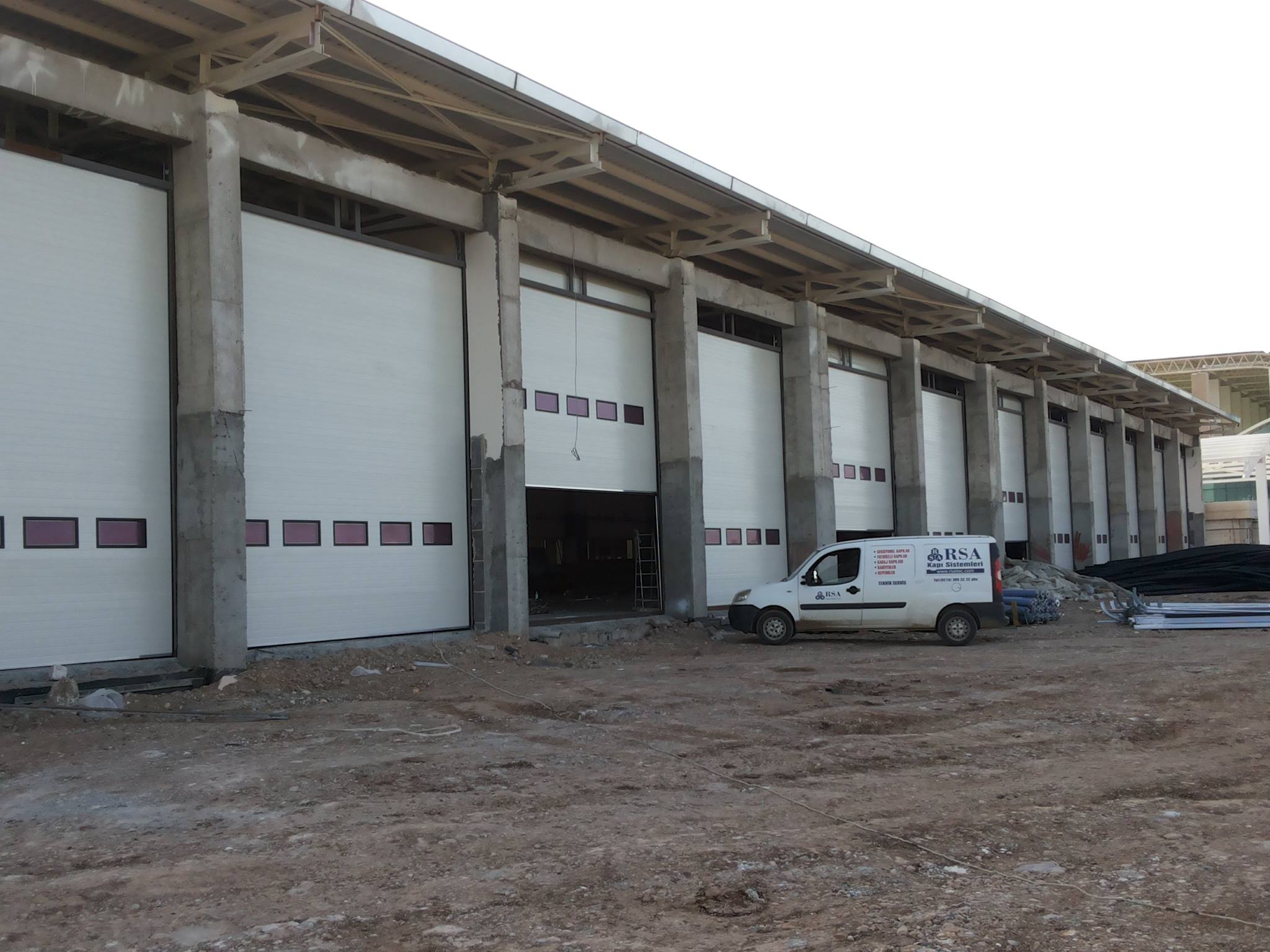

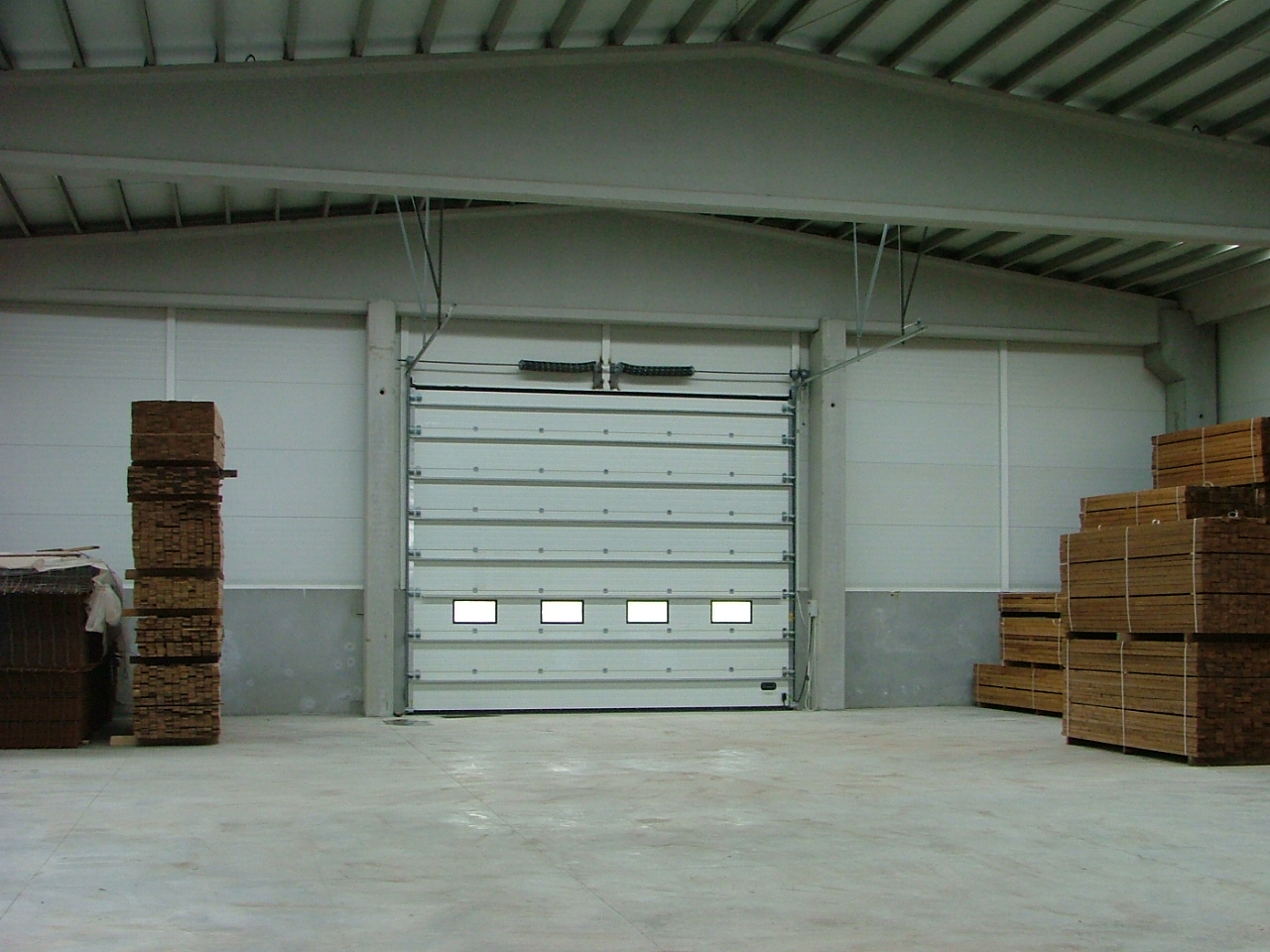

10- Pencere(OPSİYONEL): Çift cidarlı 680mm x 373mm

11- Servis Kapısı(OPSİYONEL): Kapı içerisinde Yaya geçişleri için emniyet swichi ve kapı çek sistemli. Kapı açık iken sistem çalışmaz.

12- Yataklama Tipleri: Standart/Yüksek/Düşey ve Düşük yataklama seçenekleri mevcuttur. Yataklama sistemi kapı üstü boşluk ölçülerine göre belirlenir.

MOTORLAR

FLEXIFORCE 10024 -400 V (TRİFAZE) ENDÜSTRİYEL TİP KAPI MOTORU

• Torsiyon miline (Şafta) direk tahrik, aktarma organları ile çalışabilme özelliği
• Elektronik Limit switch kontrolü ve üzerinde butonlar
• Dar mesafelerde montaj yapabilme özelliği
• Farklı sistemlere montaj yapabilme kolaylığı
• Manuel çalışabilen Zincirli motor

• CE Avrupa uygunluk belgeli
• Yoğun çalışmaya uygun tasarım
• Voltaj : 400 V-/50 Hz
• Güç : 0,30 / 0,45 / 0,70 kW
• Motor Torku : 60 /100 /150 Nm
• Dönüş Hızı : 24 RPM
• Çalışma Süresi : S3-50%
• Çalışma gürültüsü dB(A): <70
• Koruma Sınıfı : IP54
• Çalışma Sıcaklığı : -5°C/+40°C

(ALMANYA ÜRETİMİ) MARANTEC 10024 -400 V (TRİFAZE) ENDÜSTRİYEL TİP KAPI MOTORU ve KONTROL ÜNİTESİ

• Torsiyon miline (Şafta) direk tahrik, aktarma organları ile çalışabilme özelliği
• Elektronik Limit switch kontrolü ve üzerinde butonlar
• Dar mesafelerde montaj yapabilme özelliği
• Farklı sistemlere montaj yapabilme kolaylığı
